اقتباس کی درخواست کرنے سے پہلے، فیصلہ کریں کہ آپ اصل میں کیا خرید رہے ہیں: نلی نما اسٹاک جسے کسی جزو میں مشین بنایا جائے گا، یا پریشر ریٹڈ پائپ جس کا مقصد سیال لے جانے کا ہے۔ پھر OD، ID، لمبائی، تیار شدہ حصے کا لفافہ، سروس کی شرائط، مقدار، معائنہ کی ضروریات اور دستاویزات کی وضاحت کریں۔ یہ امتیاز سب سے مہنگی RFQ کی خرابی کو روکتا ہے — ایک نیم تیار شدہ انجینئرنگ-پلاسٹک پروفائل کا علاج کرنا گویا یہ ایک مصدقہ پائپنگ سسٹم کا جزو ہے۔
پہلے فیصلہ کریں کہ آیا درخواست کو نیم تیار شدہ نلی نما اسٹاک یا پریشر ریٹیڈ پروسیس پائپ کی ضرورت ہے۔

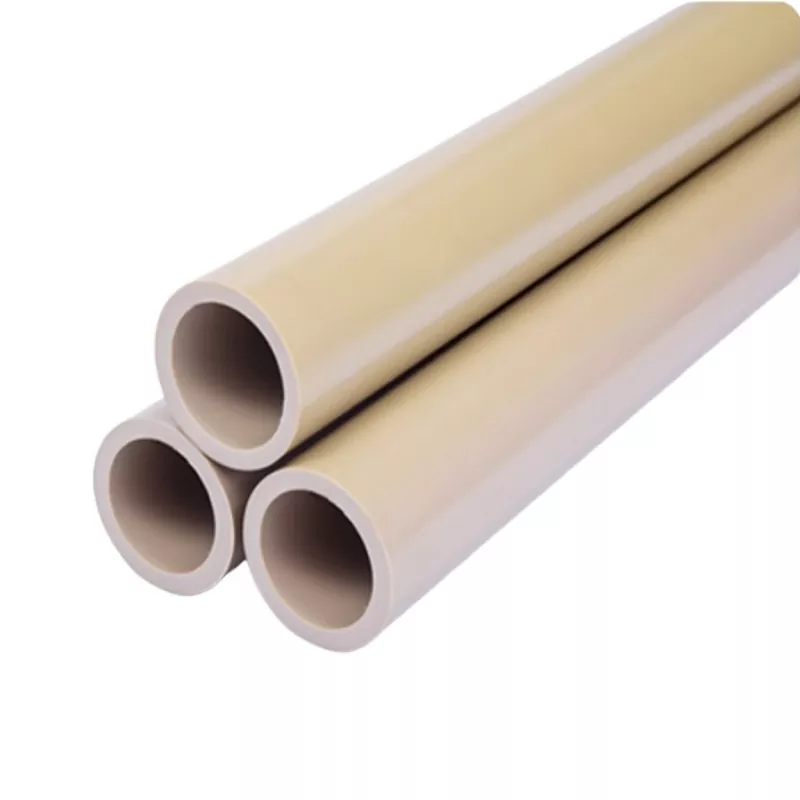

زیادہ ترPEEK GF30 پائپنیم تیار شدہ پروفائلز کے طور پر فروخت ہونے والی موٹی دیوار والی ٹیوبیں ہیں جو مشین کے جھاڑیوں، آستینوں، انسولیٹنگ باڈیز، لباس کے اجزاء اور ساختی حصوں کے لیے استعمال ہوتی ہیں۔ لفظ "پائپ" جیومیٹری کو بیان کرتا ہے۔ یہ خود بخود دباؤ کی درجہ بندی قائم نہیں کرتا ہے۔
اگر پروڈکٹ میں دباؤ والی گیس یا مائع ہو گا، تو آپ کی انکوائری کو طول و عرض سے زیادہ کی ضرورت ہے۔ درمیانہ، آپریٹنگ اور پریشان درجہ حرارت، نارمل پریشر، پریشر سائیکل، جوائنٹ ڈیزائن، مطلوبہ ڈیزائن کوڈ اور قبولیت ٹیسٹ بتائیں۔ پوچھیں کہ کیا سپلائر عین درجہ، سائز اور درجہ حرارت کے لیے دباؤ کی درجہ بندی کا ڈیٹا فراہم کر سکتا ہے۔ اس ثبوت کے بغیر، مواد کے طور پر علاج کریںPEEK GF30 نلی نما اسٹاک، منظور شدہ عمل پائپنگ کے طور پر نہیں۔ یہ خاص طور پر کیمیکل سروس میں اہمیت رکھتا ہے، جہاں پرمیشن، تناؤ، درجہ حرارت اور کنکشن ڈیزائن ناکامی کو کنٹرول کر سکتا ہے یہاں تک کہ جب پولیمر خود سیال کے خلاف مزاحمت کرتا ہے۔
ڈرائنگ کا ایک غیر مبہم OD، ID، دیوار، لمبائی اور تیار شدہ حصے کے لفافے میں ترجمہ کریں
مارک اپ اسکرین شاٹ کے بجائے کنٹرولڈ ڈرائنگ بھیجیں۔ اسے یونٹس، ڈرائنگ نمبر، نظرثانی، پروجیکشن کا طریقہ اور ہر اہم سطح کی شناخت کرنی چاہیے۔ بیرونی قطر اور اندرونی قطر براہ راست بیان کریں۔ سپلائر سے یہ توقع نہ کریں کہ وہ برائے نام دیوار سے حاصل کرے گا۔ کٹ کی لمبائی، سیدھا پن یا ارتکاز کے تقاضے شامل کریں جہاں کام ہو، اور شناخت کریں کہ کون سی سطحیں فراہم کی گئی رہیں گی۔
تیار شدہ حصہ کا لفافہ اتنا ہی اہم ہے۔ سب سے بڑا تیار شدہ OD، سب سے چھوٹا تیار شدہ ID، کندھے، نالیوں، دھاگوں اور ڈیٹم سطحوں کو دکھائیں جو آرڈر شدہ خالی جگہ کے اندر فٹ ہونے چاہئیں۔ ایک ٹیوب برائے نام طول و عرض سے مماثل ہو سکتی ہے لیکن رن آؤٹ، سطح کی بے قاعدگی یا آری کٹ سروں کو صاف کرنے کے لیے بہت کم مواد چھوڑتا ہے۔
دستیاب سائز کو OD × ID کے طور پر معمول بنائیں، Φ20 × Φ15 سے Φ458 × Φ404 تک، 1000 ملی میٹر اور 3000 ملی میٹر اسٹاک کی لمبائی کے ساتھ
آئیڈیل پلاسٹک 1000 ملی میٹر اور 3000 ملی میٹر لمبائی کے ساتھ Φ20 × Φ15 سے لے کر Φ458 × Φ404 تک پھیلے ہوئے OD × ID کے امتزاج کی فہرست دیتا ہے۔ اسی کنونشن کو RFQ میں استعمال کریں اور اکائیوں کو ملی میٹر کے طور پر لیبل کریں۔ اختتامی نکات شائع شدہ رینج کی وضاحت کرتے ہیں۔ ان کا مطلب یہ نہیں ہے کہ ہر ممکن OD اور ID کی جوڑی معیاری اسٹاک ہے۔ کے ذریعے عین مطابق امتزاج کی تصدیق کریں۔PEEK GF30 پائپ سائز کی حد شائع ہوئی۔.
| آر ایف کیو فیلڈ | کیا بیان کرنا ہے۔ |
|---|---|
| خالی طول و عرض | OD × ID × کٹ لمبائی، تمام اکائیوں کے ساتھ |
| ختم شدہ لفافہ | زیادہ سے زیادہ تیار شدہ OD، کم از کم تیار شدہ ID اور اہم خصوصیات |
| اسٹاک کی لمبائی | 1000 ملی میٹر، 3000 ملی میٹر یا سپلائر سے کٹے ہوئے ٹکڑے |
| مقدار | مکمل لمبائی، خالی جگہوں یا تیار حصوں کی تعداد |
| تنقیدی جیومیٹری | ارتکاز، سیدھا پن، اختتامی مربع پن اور ڈیٹم اسکیم جہاں ضرورت ہو۔ |
تیار شدہ حصے کی رواداری سے اسٹاک رواداری کو الگ کریں اور آرڈر کرنے سے پہلے مشینی الاؤنس کی تصدیق کریں۔
پروڈکٹ کا صفحہ ±0.02 ملی میٹر کی رواداری بیان کرتا ہے، لیکن ایک RFQ کو اس کے دائرہ کار کی وضاحت کیے بغیر اس اعداد و شمار کو کبھی نہیں دہرانا چاہیے۔ پوچھیں کہ یہ کس جہت کا احاطہ کرتا ہے، آیا یہ معیاری اسٹاک یا مشینی حصوں پر لاگو ہوتا ہے، اور پیمائش کے کن حالات میں۔ OD رواداری، ID رواداری، دیوار کی تبدیلی، بیضوی اور سیدھا پن مختلف کنٹرولز ہیں۔
مشینی جزو کے لیے، تیار شدہ رواداری کو الگ سے بیان کریں اور سپلائر کو مناسب مشینی الاؤنس کی تصدیق کرنے دیں۔ صرف برائے نام طول و عرض کی بنیاد پر قریبی نیٹ ٹیوب کا آرڈر نہ دیں۔ شیشے سے بھرا PEEK سخت ہے، لیکن مشینی کے دوران پیدا ہونے والا بقایا تناؤ، آلے کا دباؤ اور گرمی مواد ہٹانے کے بعد بھی ایک پتلے حصے کو منتقل کر سکتی ہے۔
30% شیشے سے بھرے PEEK کو درجہ حرارت، بوجھ کی سمت، کیمیائی نمائش اور الیکٹریکل ڈیوٹی کے ساتھ میچ کریں
PEEK GF30 PEEK 30% گلاس فائبر کے ساتھ مرکب ہے۔ کمک کا انتخاب عام طور پر ساختی سختی کو بڑھانے، کریپ کنٹرول کو بہتر بنانے اور غیر بھری ہوئی PEEK کے مقابلے میں جہتی حرکت کو کم کرنے کے لیے کیا جاتا ہے۔ وہ فوائد درخواست کی وضاحت کرنے کی ضرورت کو دور نہیں کرتے ہیں۔
فراہم کنندہ کو مسلسل اور مختصر دورانیے کا درجہ حرارت، لوڈ کی سمت، لوڈ کا دورانیہ، سائیکلنگ، میٹنگ میٹریل اور متوقع پہننے کے بارے میں بتائیں۔ کیمیائی نمائش کے لیے، اصل سیال، ارتکاز، درجہ حرارت، نمائش کا وقت اور کیا مکینیکل تناؤ موجود ہے کا نام دیں۔ "کیمیائی مزاحم" ڈیزائن کی منظوری کے لیے بہت وسیع ہے۔ برقی پرزوں کے لیے، یہ فرض کرنے کے بجائے ضروری ڈائی الیکٹرک، موصلیت اور ٹریکنگ کی خصوصیات کی نشاندہی کریں یہ فرض کرنے کے کہ بیس پولیمر کا رویہ بھرے ہوئے کمپاؤنڈ میں کوئی تبدیلی نہیں کرتا۔
جب سختی، تھرمل توسیع اور جہتی کنٹرول فیصلے کو آگے بڑھاتا ہے تو GF30 کا غیر بھرا ہوا PEEK سے موازنہ کریں۔
GF30 کا انتخاب کریں جب سختی، رینگنے کی مزاحمت اور گرمی کے تحت جہتی کنٹرول ڈیزائن کے لیے مرکزی ہو۔ جب نرمی، پاکیزگی، سطح کی تکمیل یا کم کھرچنے والی مشینی رویہ زیادہ اہمیت رکھتا ہے تو غیر بھری ہوئی جھانکنے پر غور کریں۔ گلاس فائبر ٹول کے لباس کو بڑھاتا ہے اور بھرے ہوئے مواد سے مختلف مشینی سطح پیدا کرسکتا ہے۔ یہ سمت پر منحصر خصوصیات بھی بنا سکتا ہے جس کی بنیاد پر نلی نما اسٹاک پر کارروائی کی گئی تھی۔
ان کے درمیان ایک عام PEEK پراپرٹی شیٹ سے منتخب نہ کریں۔ اصل درجات کے اعداد و شمار کا موازنہ کریں اور، سخت اسمبلیوں کے لیے، پوچھیں کہ کیا تھرمل ایکسپینشن ویلیو پائپ اور تیار جزو سے متعلقہ سمت میں رپورٹ کی گئی ہے۔
گریڈ کے مخصوص ڈیٹا شیٹ پر تناؤ کی طاقت، لچکدار ماڈیولس، تھرمل توسیع اور کیمیائی مزاحمت کی توثیق کریں
ایک مفید کوٹیشن عین مرکب کی شناخت کرتا ہے اور اس کی ڈیٹا شیٹ کو منسلک کرتا ہے۔ تناؤ کی طاقت، لچکدار ماڈیولس، لمبائی، تھرمل رویے، کثافت اور تھرمل توسیع کے گتانک کا جائزہ لیں، لیکن ٹیسٹ کے طریقہ کار، نمونہ کی سمت بندی اور کنڈیشنگ کو بھی چیک کریں۔ ایک ہی سرخی کی قدر ڈھلے ہوئے نمونے سے آ سکتی ہے جو مشینی ٹیوب کی دیوار کی نمائندگی نہیں کرتی ہے۔
کیمیائی مطابقت کو اسی طرح کے نظم و ضبط کی ضرورت ہے۔ درجہ حرارت اور ارتکاز پر اپنی سروس کی شرائط کے قریب درجہ کے لحاظ سے ثبوت طلب کریں۔ اگر ناکامی سے حفاظت یا بند ہونے کا خطرہ پیدا ہوتا ہے، تو پیداواری نمائندہ مواد پر درخواست کی جانچ کی منصوبہ بندی کریں۔ شائع شدہ مزاحمتی میزیں اسکریننگ کے اوزار ہیں۔ وہ تناؤ، سیال، درجہ حرارت اور نمائش کے وقت کے ہر امتزاج کا حساب نہیں رکھتے۔
گریڈ کی شناخت، ٹیسٹ کے طریقے، لاٹ ٹریس ایبلٹی، معائنہ کے ریکارڈ اور قابل اطلاق تعمیل دستاویزات کی ضرورت ہے
دستاویزات کے پیکج کو RFQ میں لکھیں تاکہ اس کی قیمت ہو اور شپمنٹ سے پہلے تیار ہو جائے۔ کم از کم، مینوفیکچرر اور گریڈ کا عہدہ، لاٹ یا بیچ کا پتہ لگانے، مطابقت کا سرٹیفکیٹ، قابل اطلاق ٹیسٹ کے طریقوں اور متفقہ جہتوں کے لیے ایک معائنہ رپورٹ کی درخواست کریں۔
اگر آپ کے پروجیکٹ کو ماحولیاتی، معیار، ایرو اسپیس، آٹوموٹو یا گاہک کے لیے مخصوص تعمیل کی ضرورت ہے، تو دستاویز یا معیاری اور مطلوبہ نظر ثانی کا نام دیں۔ ایک عمومی بیان جو کہ مواد بین الاقوامی تقاضوں کی تعمیل کرتا ہے اس سرٹیفکیٹ کا متبادل نہیں ہے جو آپ کے وصول کرنے والے انسپکٹر کی ضرورت ہے۔ یہ بھی واضح کریں کہ آیا ریکارڈز میں ہر کٹ خالی کو پیرنٹ کی لمبائی کے مطابق ٹریس کرنا چاہیے اور آیا پیکیجنگ لیبلز میں لاٹ نمبر، ڈرائنگ ریویژن اور پرچیز آرڈر لائن ہونی چاہیے۔
آئیڈیل پلاسٹک کو ڈرائنگ پر نظرثانی، سروس کی شرائط، مقدار، معائنہ کی سطح، مشینی دائرہ کار، پیکیجنگ اور ترسیل کی منزل کے ساتھ ایک اقتباس کے لیے تیار پیکیج بھیجیں۔
آپ کے پیکیج میں ایک موجودہ ڈرائنگ ہونی چاہیے، نہ کہ متعدد متضاد ورژن۔ درخواست کردہ گریڈ، OD × ID × لمبائی، تیار شدہ لفافہ، مقدار، خدمت کا ماحول، اہم رواداری، معائنہ کی سطح اور مطلوبہ ریکارڈ شامل کریں۔ اس بات کی وضاحت کریں کہ آیا آئیڈیل پلاسٹک پوری لمبائی والی ٹیوب، کٹ بلینکس یا تیار شدہ مشینی اجزاء فراہم کر رہا ہے۔ پیکیجنگ کی ہدایات کو صاف ریپنگ، اختتامی تحفظ، جزوی علیحدگی اور جہاں ضرورت ہو وہاں لاٹ سیگریگیشن پر توجہ دینی چاہیے۔
منزل کا ملک، پوسٹل کوڈ، ترسیل کی شرائط اور درخواست کردہ تاریخ فراہم کریں۔ بڑے قطر یا 3000 ملی میٹر پروفائلز مال برداری اور ہینڈلنگ کی رکاوٹیں پیدا کر سکتے ہیں جو ٹکڑے کی قیمت میں نظر نہیں آتے۔ کے ساتھ وہ تفصیلات بھیج رہا ہے۔اپنی مرضی کے مطابق PEEK GF30 پائپ انکوائریفراہم کنندہ کو اسی بنیاد پر مواد، مشینی، معائنہ اور لاجسٹکس کا حوالہ دینے کے لیے کافی معلومات فراہم کرتا ہے۔
خریدار کے اکثر پوچھے گئے سوالات: معیاری اسٹاک کی دستیابی، بیان کردہ لیڈ ٹائم، نمونے، مشینی اور ڈسٹ کنٹرول، پیکیجنگ، اور بین الاقوامی ترسیل کا خطرہ
- کیا تمام درج شدہ سائز فوری ترسیل کے لیے دستیاب ہیں؟
- آئیڈیل پلاسٹک معیاری سائز کے لیے ایک ہی دن کی کھیپ بیان کرتا ہے، لیکن آرڈر کے وقت درست OD × ID، لمبائی، مقدار اور گریڈ کے لیے دستیابی کی تصدیق ہونی چاہیے۔
- اپنی مرضی کے مواد کے لئے بیان کردہ لیڈ ٹائم کیا ہے؟
- بیان کردہ کسٹم لیڈ ٹائم 7 سے 10 دن ہے۔ تصدیق کریں کہ آیا اس میں صرف پیداوار شامل ہے یا مشینی، معائنہ، دستاویزات اور ٹرانزٹ۔
- کیا آپ کو نمونے کی درخواست کرنی چاہئے؟
- ہاں، اگر سطح کی تکمیل، رنگ، مشینی ردعمل یا فٹ حساس ہے۔ یقینی بنائیں کہ نمونہ ایک ہی گریڈ کا ہے اور جہاں ممکن ہو، مطلوبہ پیداواری راستے کا نمائندہ ہے۔
- کون مشینی اور گلاس فائبر دھول کو کنٹرول کرے؟
- تحریری طور پر مشینی دائرہ کار تفویض کریں۔ مشین شاپ کو مناسب کاربائیڈ یا دیگر لباس مزاحم ٹولنگ کا استعمال کرنا چاہیے، گرمی اور گڑ کو کنٹرول کرنا چاہیے، اور مناسب نکالنے اور کام کی جگہ کے طریقہ کار کے ساتھ شیشے سے بھرے پولیمر ڈسٹ کو پکڑنا چاہیے۔ درست مشینی پیرامیٹرز کا انحصار جیومیٹری، ٹولنگ، سیٹ اپ اور تکمیل کی ضروریات پر ہوتا ہے۔
- حصوں کو کیسے پیک کیا جانا چاہئے؟
- صاف ریپنگ، محفوظ سرے، تیار شدہ سطحوں کی علیحدگی، لاٹ لیبلز اور نمی یا آلودگی کے کنٹرول کی وضاحت کریں جو آپ کے وصول کرنے کے عمل کے لیے درکار ہیں۔
- بین الاقوامی ترسیل کا خطرہ کیا پیدا کرتا ہے؟
- لمبی پروفائلز، کسٹم دستاویزات، جہتی وزن کے چارجز اور غیر واضح ترسیل کی شرائط عام پریشانی کے مقامات ہیں۔ ڈرائنگ کے ساتھ منزل اور مطلوبہ کاغذی کارروائی بھیجیں، پھر آئیڈیل پلاسٹک سے اس کے تحریری کوٹیشن میں دستیابی، گنجائش اور ترسیل کی شرائط کی تصدیق کرنے کو کہیں۔
