PEEK پائپ کیا ہیں، اور آپ کو کب کاربن فائبر سے بھرے PEEK کا انتخاب کرنا چاہیے؟

مختصر جواب: کاربن فائبر سے بھری PEEK ٹیوب کا انتخاب کریں جب سختی اور جہتی استحکام اس کے تجارتی بندش کو جواز بناتا ہے۔

PEEK پائپ کھوکھلی نیم تیار شدہ شکلیں ہیں جو بشنگ، آستین، سیل، والو کے اجزاء اور انسولیٹنگ باڈیز جیسے حصوں میں سپلائی یا مشین کے طور پر استعمال ہوتی ہیں۔ کاربن فائبر اس وقت شامل کیا جاتا ہے جب غیر بھرا ہوا PEEK میکینیکل اور تھرمل بوجھ کے تحت کافی سختی، جہتی کنٹرول یا اخترتی کے خلاف مزاحمت فراہم نہیں کرتا ہے۔

یہ کاربن سے بھرے مواد کو خودکار پریمیم انتخاب نہیں بناتا ہے۔ یہ کنواری PEEK سے کم بخشنے والا، کاٹنے کے اوزار پر سخت اور برقی طور پر مختلف ہو سکتا ہے۔ صحیح فیصلہ بوجھ کی سمت، درجہ حرارت، کیمیائی نمائش، ملن کی سطحوں، بجلی کی ضروریات اور اسٹاک کی مقدار پر منحصر ہے جسے آپ ہٹانے کی توقع کرتے ہیں۔ گوانگ زو آئیڈیل آفرزکاربن فائبر سے بھرے PEEK پائپ10% سے 40% تک ایڈجسٹ کاربن فائبر مواد کے ساتھ؛ کمپنی عام طور پر استعمال ہونے والے تناسب کے طور پر 30% کی شناخت کرتی ہے۔

پائپ، ٹیوب اور نلیاں ایک ہی نیم تیار شدہ اسٹاک کی وضاحت کر سکتی ہیں- لیکن طول و عرض کو غیر واضح طور پر بیان کیا جانا چاہیے

پولیمر اسٹاک کیٹلاگ میں، "PEEK پائپ،" "PEEK tube" اور "PEEK نلیاں" اکثر ایک دوسرے کے بدلے استعمال ہوتے ہیں۔ خریداروں کو یہ نہیں سمجھنا چاہیے کہ یہ شرائط دھاتی پائپنگ کنونشن کی پیروی کرتی ہیں۔ ایک سپلائر دباؤ کی درجہ بندی والی لائن کے بجائے موٹی دیوار والی مشینی خالی کو بیان کر رہا ہے جس کا مقصد نصب کے طور پر سیال لے جانا ہے۔

خریداری کی ڈرائنگ، اسم کو نہیں، آرڈر کو کنٹرول کرنا چاہیے۔ اگر پریشر سروس شامل ہے تو، صرف نیم تیار شدہ اسٹاک کے طول و عرض دباؤ کی صلاحیت کو قائم نہیں کرتے ہیں۔ مکمل جیومیٹری، جوڑ، درجہ حرارت، میڈیا، لوڈ ہسٹری اور قابل اطلاق ڈیزائن اسٹینڈرڈ سبھی کو الگ الگ انجینئرنگ جائزہ لینے کی ضرورت ہے۔

طول و عرض کی ڈرائنگ پر OD، ID، دیوار کی موٹائی، لمبائی اور مشینی الاؤنس کی وضاحت کریں۔

باہر کا قطر، اندر کا قطر اور لمبائی بتائیں، پھر شناخت کریں کہ آیا ہر قدر برائے نام ہے، جیسا کہ تیار کیا گیا ہے یا مشینی کے بعد ضروری ہے۔ ارتکاز، سیدھا پن، گول پن، سطح کی تکمیل اور اختتامی حالت شامل کریں جہاں وہ تیار شدہ حصے کو متاثر کرتے ہیں۔ عمومی پلس یا مائنس قطر کی رواداری بور سے OD مرتکزیت کو کنٹرول نہیں کرتی ہے۔

جلد کو صاف کرنے اور متوقع بگاڑ کو درست کرنے کے لیے کافی مشینی الاؤنس چھوڑ دیں، لیکن اتنا نہیں کہ مادی لاگت اور مشینی وقت غیر ضروری طور پر بڑھ جائے۔ پتلی تیار شدہ دیواروں پر خصوصی توجہ کی ضرورت ہے: مشین سے نکلنے کے بعد چک کا دباؤ، گرمی کو کم کرنا اور بقایا تناؤ بور کو حرکت دے سکتا ہے۔

شائع شدہ سائز کی حدود اور ±0.02 ملی میٹر رواداری کو واضح کرنے کے دعووں کے طور پر سمجھیں، ہر ID/OD امتزاج کی ضمانت نہیں

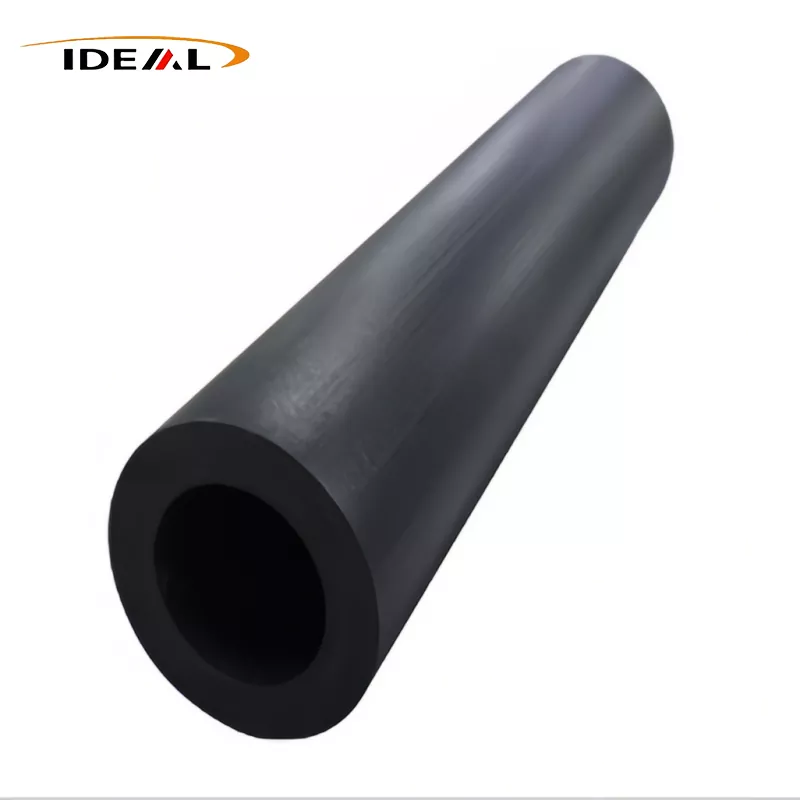

GuangZhou Ideal کے پروڈکٹ کا صفحہ سیاہ مواد، Φ20–458 mm کی برائے نام ID، Φ15–404 mm کا OD، 1,000 mm اور 3,000 mm کی لمبائی، اور ±0.02 mm کی بیان کردہ رواداری کی فہرست دیتا ہے۔ ان حدود کو آزادانہ طور پر قابل تبادلہ جہتوں کے میٹرکس کے طور پر نہیں پڑھا جانا چاہئے۔ ایک درست ٹیوب میں اس کی ID سے بڑا OD ہونا چاہیے۔

آرڈر دینے سے پہلے پوچھیں کہ کون سے ID/OD امتزاج دستیاب ہیں اور کون سی خصوصیت رواداری کا احاطہ کرتی ہے۔ پیمائش کے درجہ حرارت، معائنہ کے طریقہ کار، نمونے لینے کے منصوبے، سیدھے ہونے کے معیار اور کیا رواداری اسٹاک یا مشینی سطح پر لاگو ہوتی ہے اس کی بھی تصدیق کریں۔ دیPEEK ٹیوب کے سائز اور رواداری کی معلومات شائع کی۔ایک کارآمد RFQ نقطہ آغاز ہیں، قبول شدہ ڈرائنگ کا متبادل نہیں۔

PEEK میں کاربن فائبر کیا بدلتا ہے — اور کیا یہ خود بخود بہتر نہیں ہوتا ہے۔

کاربن فائبر PEEK میٹرکس کے اندر نقل و حرکت کو محدود کرتے ہیں۔ ایک مناسب درجہ اور واقفیت میں، جو عام طور پر سختی کو بڑھاتا ہے، بوجھ کے نیچے جہتی تبدیلی کو کم کرتا ہے اور درجہ حرارت میں تبدیلی کے ساتھ استحکام کو بہتر بناتا ہے۔ یہ اثرات مشینی آستین کو جیومیٹری کو پکڑنے میں مدد کر سکتے ہیں یا رینگنے کو کم کر سکتے ہیں جہاں کنواری PEEK بہت زیادہ حرکت کرے گی۔

کمک بھی سمتیت کو متعارف کراتی ہے۔ مینوفیکچرنگ کا راستہ اور مواد کا بہاؤ ریشوں کو سیدھ میں لا سکتا ہے، لہذا محوری اور دیوار کے اندر کی خصوصیات مختلف ہو سکتی ہیں۔ کاربن فائبر ہر لباس کے انٹرفیس کو خود بخود بہتر نہیں کرتا، برقی موصلیت کو محفوظ نہیں رکھتا یا ہر کیمیکل کے خلاف مزاحمت میں اضافہ نہیں کرتا۔ یہ لچک کو بھی کم کر سکتا ہے اور جارحانہ مشینی یا اسمبلی کے دوران کناروں کو چپکنے کا زیادہ خطرہ بنا سکتا ہے۔

سختی، پہننے، برقی رویے، کیمیائی نمائش اور مشینی صلاحیت پر ورجن، کاربن فائبر سے بھرے اور دیگر ترمیم شدہ PEEK گریڈز کا موازنہ کریں۔

کاربن فائبر سے بھری PEEK ٹیوب کی مشینی کرنے کے لیے، تیز، موزوں ٹولنگ اور کنٹرول شدہ ورک ہولڈنگ کا استعمال کریں۔ صرف بیرونی قطر کی ریڈنگ پر انحصار کرنے کے بجائے بور ختم، ہیٹ جنریشن اور فائبر بریک آؤٹ دیکھیں۔ اگر کیمیائی نمائش اہم ہے تو، اصل سیال، ارتکاز، درجہ حرارت، دباؤ اور نمائش کے وقت کے خلاف مکمل گریڈ کا اندازہ لگائیں۔

ایک "30% کاربن فائبر PEEK ٹیوب" لیبل مکمل مواد کی تفصیلات نہیں ہے۔

فیصد آپ کو فلر لوڈنگ بتاتا ہے، لیکن مواد کو منظور کرنے کے لیے کافی نہیں ہے۔ آپ کو فراہم کردہ اسٹاک کے لیے رال اور کمپاؤنڈ گریڈ، مینوفیکچرنگ روٹ، فائبر فارم، کوالٹی کنٹرولز اور پراپرٹی ڈیٹا کی ضرورت ہے۔ واضح کریں کہ آیا بیان کردہ فیصد وزن یا کسی اور بنیاد پر بیان کیا گیا ہے۔

یہ بھی پوچھیں کہ کیا ٹیوب ایک پروڈکشن لاٹ سے آئے گی اور کیا سپلائر لاٹ سے منسلک معائنہ کے ریکارڈ فراہم کر سکتا ہے۔ ایک پروٹو ٹائپ جو مشینوں کو صاف ستھرا بناتی ہے اس سے یہ ثابت نہیں ہوتا کہ اگر کمپاؤنڈ، پروسیس یا فائبر کی سمت بدل جائے تو بعد میں اسٹاک ایک جیسا برتاؤ کرے گا۔ درست گریڈ اور سٹاک فارم کو منظور کریں، نہ کہ عمومی "30% CF PEEK" تفصیل۔

سپلائر کا ڈیٹا اصل گریڈ، ٹیسٹ کے طریقہ کار، فائبر اورینٹیشن اور سروس کی شرائط سے مماثل ہونا چاہیے۔

ڈیٹا شیٹ کی قدریں صرف اس وقت کارآمد ہوتی ہیں جب وہ آپ کو موصول ہونے والے مواد کی نمائندگی کرتی ہیں۔ نمونے کی واقفیت، کنڈیشنگ، ٹیسٹ درجہ حرارت اور ٹیسٹ کا طریقہ چیک کریں۔ انجیکشن سے مولڈ کوپن ڈیٹا مختلف فائبر سمت میں مشینی موٹی دیوار والی ٹیوب کے طرز عمل کی پیش گوئی نہیں کرسکتا ہے۔

اعلی درجہ حرارت کی ایپلی کیشنز کے لیے، کمرے کے درجہ حرارت کی قدروں کو استعمال کرنے کے بجائے سروس کے درجہ حرارت پر خصوصیات کا موازنہ کریں۔ کیمیائی خدمت کے لیے، بیک وقت تناؤ اور گرمی کا حساب لگائیں۔ اگر تنگ طول و عرض اہم ہیں، فراہم کردہ جیومیٹری پر پیمائش کی درخواست کریں اور اس بات پر متفق ہوں کہ معائنے سے پہلے حصوں کو کس طرح کنڈیشنڈ کیا جائے گا۔

کاربن فائبر سے بھرے PEEK کو کنڈکٹیو یا سٹیٹک ڈسپیوٹیو کے طور پر علاج کرنے سے پہلے حجم اور سطح کی مزاحمت کی توثیق کریں۔

کاربن فائبر PEEK کی برقی مزاحمتی صلاحیت کو کم کر سکتا ہے، لیکن چالکتا فلر فیصد سے براہ راست عمل نہیں کرتا ہے۔ فائبر کی تقسیم، ریشوں کے درمیان رابطہ، واقفیت، دیوار کی موٹائی اور پروسیسنگ سبھی نتائج کو متاثر کرتے ہیں۔ کاربن ری انفورسڈ کے طور پر بیان کردہ مواد اب بھی آپ کی مطلوبہ مزاحمتی حد سے محروم ہو سکتا ہے۔

ٹیسٹ کے طریقہ کار اور کنڈیشنگ کے تقاضوں کے ساتھ، ڈرائنگ یا مواد کی تفصیلات پر مطلوبہ حجم کی مزاحمت یا سطح کی مزاحمتی حد لگائیں۔ اگر چارج کی کھپت حفاظت کے لیے اہم ہے تو، نمائندہ ٹیوب اسٹاک یا تیار شدہ اجزاء کی جانچ کریں۔ برقی پیمائش کے لیے کاربن مواد کے سرٹیفکیٹ کی جگہ نہ لیں۔

آر ایف کیو چیک لسٹ: کاربن فائبر مواد، جیومیٹری، رواداری، سطح کی تکمیل، معائنہ کے ریکارڈ، تعمیل دستاویزات، مقدار، لیڈ ٹائم اور لینڈڈ ڈیلیوری کی تصدیق کریں۔

• مواد:درست PEEK گریڈ، کاربن فائبر فیصد اور اس فیصد کی وضاحت کیسے کی جاتی ہے۔
• جیومیٹری:OD، ID، دیوار کی حالت، لمبائی، اختتامی حالت اور مشینی الاؤنس۔
• کنٹرولز:جہتی رواداری، ارتکاز، سیدھا پن، گول پن اور سطح کی تکمیل کی ضروریات۔
• کارکردگی:سروس کا درجہ حرارت، بوجھ، کیمیکل، پہننے کا انٹرفیس اور مطلوبہ برقی رویہ۔
• ثبوت:قابل اطلاق ٹیسٹ ڈیٹا، لاٹ ٹریس ایبلٹی، معائنہ رپورٹ اور مطلوبہ تعمیل دستاویزات۔
• تجارتی شرائط:پروٹوٹائپ اور پیداوار کی مقدار، لیڈ ٹائم، پیکیجنگ، انکوٹرمز اور امریکی منزل تک لینڈڈ ڈیلیوری۔
• قبولیت:منظور شدہ ڈرائنگ پر نظرثانی، معائنہ کا طریقہ اور غیر موافق اسٹاک کو سنبھالنے کا طریقہ کار۔
