مشترکہ تھرمل، کیمیکل اور رگڑ بوجھ کے تحت کام کرنے والی جدید مکینیکل اسمبلیاں سگ ماہی اور بیک اپ اجزاء پر بہت زیادہ توقعات رکھتی ہیں۔ بہت سے روایتی پولیمر اجزاء مسلسل چکراتی تناؤ کے تحت تیزی سے تنزلی کا شکار ہوتے ہیں، جس سے بار بار ہارڈ ویئر کی دیکھ بھال اور غیر منصوبہ بند آپریشنل رکاوٹیں آتی ہیں۔ تکنیکی ٹیموں کو اجزاء کے رن ٹائم کو بڑھانے کے لیے مواد سے متعلق مخصوص رویے، اسمبلی کی رکاوٹوں اور آپریٹنگ کنڈیشن میچنگ کو سمجھنے کی ضرورت ہے۔جھانکنے والے حلقےمتوازن کثیر جہتی کارکردگی فراہم کرتی ہے جو پیچیدہ صنعتی ہارڈویئر کے اندر درپیش بہت سے عام ناکامی کے طریقوں کو حل کرتی ہے۔
Polyetheretherketone کا تعلق خوشبودار تھرمو پلاسٹک پولیمر فیملی سے ہے جو وسیع کام کرنے والے رینج میں مستحکم مکینیکل آؤٹ پٹ کے لیے جانا جاتا ہے۔ بیس رال کو مختلف فلر میٹریل کے ساتھ ملایا جا سکتا ہے تاکہ پہننے کی مزاحمت، سختی اور تھرمل چالکتا کو ٹارگٹ اسمبلی کی ضروریات کے مطابق بنایا جا سکے۔ ہر فلر ویرینٹ الگ الگ ٹریڈ آف لاتا ہے جس کا انجینئرز کو حتمی تفصیلات سے پہلے وزن کرنا چاہیے۔
اندرونی مادی استحکام توسیعی سروس سائیکل کی بنیاد بناتا ہے۔ جب اجزاء مرطوب ہوا یا پانی پر مبنی کام کرنے والے سیالوں کا سامنا کرتے ہیں تو کم نمی جذب جہتی تبدیلی کو کم کرتی ہے۔ شعلہ مزاحمت کو بغیر کسی اضافی ہالوجن ایڈیٹیو کے بنیادی پولیمر ڈھانچے میں بنایا گیا ہے، جو غیر متوقع تھرمل واقعات کے سامنے آنے والے آلات کے لیے قابل اعتمادی کا اضافہ کرتا ہے۔ حرارتی توسیع تھرمو پلاسٹک کے درمیان نسبتاً کم رہتی ہے، گرم اور سرد آپریشنل ریاستوں کے درمیان ہارڈویئر سائیکل کے طور پر جہتی مستقل مزاجی کو محفوظ رکھتی ہے۔
فلر کے اختیارات بنیادی خصوصیات میں ترمیم کرتے ہیں۔ کاربن فائبر کا مرکب کمپریسیو طاقت اور تھرمل چالکتا کو بڑھاتا ہے۔ PTFE پاؤڈر additives متحرک رابطہ انٹرفیس کے لیے سطح کی رگڑ کو مزید کم کرتے ہیں۔ گلاس فائبر سختی کو بہتر بناتا ہے لیکن بعض میٹنگ دھاتی سطحوں کے خلاف کھرچنے والی تعامل کو بڑھا سکتا ہے۔ فلر کمپوزیشن کو درست میڈیا، پریشر اور موشن پیرامیٹرز کے ساتھ ملانا ضروری ہے بجائے اس کے کہ ترمیم شدہ گریڈز کو مکمل طور پر عمومی تفصیلات کے ڈیٹا شیٹس کی بنیاد پر منتخب کریں۔
ایک بار غدود کے گہاوں کے اندر نصب ہونے کے بعد سگ ماہی اور بیک اپ کے اجزاء مستقل دباؤ کے تحت رہتے ہیں۔ کریپ وقت کے ساتھ ساتھ جامد کمپریسیو قوت سے پیدا ہونے والی سست مستقل اخترتی کو بیان کرتا ہے۔ جب رینگنا قابل قبول حد سے باہر جمع ہو جاتا ہے، تو پری لوڈ فورس گر جاتی ہے، رساو کے راستے کھل جاتے ہیں اور سگ ماہی کی تاثیر خراب ہو جاتی ہے۔ اعلیٰ معیار کا پولی تھیرتھرکیٹون مواد بلند درجہ حرارت کی آپریٹنگ حالتوں میں بھی کریپ کی نشوونما کو روکتا ہے، جس سے ہارڈ ویئر کو طویل آپریٹنگ وقفوں پر مناسب انٹرفیشل رابطہ قوت برقرار رکھنے میں مدد ملتی ہے۔
سائیکلک مکینیکل تھکاوٹ جزو کے انحطاط کا ایک اور بڑا ذریعہ ہے۔ باہم، گھومنے یا دباؤ سے چلنے والے ہارڈویئر پولیمر حصوں کو بار بار لوڈنگ-اَن لوڈنگ سائیکلوں سے مشروط کرتا ہے۔ بہت سے پولیمر مواد لاکھوں چکری واقعات کے بعد مائیکرو کریکس تیار کرتے ہیں، جو ظاہری سطح کو پہنچنے والے نقصان اور فنکشنل ناکامی میں پھیلتے ہیں۔جھانکنے والے حلقےمشترکہ دباؤ-درجہ حرارت-حرکت کے حالات میں مستحکم ساختی کارکردگی کو برقرار رکھنا، انہیں اسمبلیوں کے لیے موزوں بناتا ہے جو بڑے حجم سائیکل شمار کا تجربہ کرتی ہیں۔
ہارڈ ویئر سے متحرک طور پر رابطہ کرنے کے لیے رگڑ اور لباس براہ راست قابل استعمال سروس لائف کا تعین کرتے ہیں۔ ترقی پسند سطح کا لباس کراس سیکشن جیومیٹری کو تبدیل کرتا ہے اور درکار انٹرفیشل رابطے کو توڑ دیتا ہے۔ غیر بھرے ہوئے پولیمر گریڈز ٹھوس بیس لائن ٹرائولوجیکل کارکردگی پیش کرتے ہیں، جبکہ کمپاؤنڈ فارمولیشن لباس مزاحمت کی حدود کو مزید آگے بڑھاتے ہیں۔ کم ہونے والی رگڑ گرمی پولیمر میٹرکس کے اندر تھرمل طور پر چلنے والے عمر بڑھنے کے عمل کو سست کر دیتی ہے، جس سے بڑھے ہوئے اجزاء کے رن ٹائم کے لیے مثبت تاثرات پیدا ہوتے ہیں۔
ملن کے حصے کی سطح کی تکمیل کو نظر انداز نہیں کیا جا سکتا۔ حتیٰ کہ اعلیٰ معیار کے پولیمر ہارڈ ویئر کو ضرورت سے زیادہ کھردری دھاتی سطحوں کے خلاف چلنے پر تیز کھرچنے کا سامنا کرنا پڑے گا۔ انجینئرنگ دستاویزات میں پولیمر میٹریل گریڈ کے انتخاب کے ساتھ شافٹ، ہاؤسنگ اور غدود کی سطحوں کے لیے قابل قبول کھردری پیرامیٹرز کی وضاحت کرنی چاہیے۔
حقیقی دنیا کا صنعتی ہارڈویئر شاذ و نادر ہی اجزاء کو ایک وقت میں صرف ایک تناؤ کے ذریعہ سے ظاہر کرتا ہے۔ زیادہ تر آپریٹنگ ماحول درجہ حرارت، دباؤ اور کیمیکل-میڈیا کی نمائش کو ایک ساتھ جمع کرتے ہیں، الگ تھلگ لیبارٹری ٹیسٹنگ کے حالات کے مقابلے مواد کی عمر کو تیز کرتے ہیں۔ عام مقصد کے پولیمر اکثر پھول جاتے ہیں، نرم ہو جاتے ہیں یا تناؤ میں کریکنگ پیدا کرتے ہیں جب کثیر عنصر کام کرنے والے حالات کا نشانہ بنتے ہیں۔
Polyetheretherketone نامیاتی سالوینٹس، معدنی تیل، چکنا کرنے والے مادوں اور بہت سے پانی والے کیمیائی محلول کے ساتھ وسیع اسپیکٹرم کی مطابقت کو ظاہر کرتا ہے۔ انتہائی مرتکز کیمیائی ایجنٹوں کا صرف ایک تنگ مجموعہ پیمائش کے قابل مواد کی کمی پیدا کرتا ہے۔ اس طرح کی کیمیائی جڑت جہتی جیومیٹری اور سطح کی سالمیت کو طویل مدتی عمل کے سیالوں کے اندر ڈوبنے کے بعد محفوظ رکھتی ہے۔ حتمی ڈیزائن لاک ان سے پہلے ہر مخصوص ورکنگ میڈیم کے خلاف مواد کی مطابقت کی توثیق ضروری ہے۔
ہائیڈرولیسس مزاحمت گرم پانی اور بھاپ سے رابطے کے منظرناموں کے لیے نمایاں ہے۔ متعدد اعلی کارکردگی والے پولیمر مسلسل گرم بھاپ کی نمائش کے تحت مالیکیولر انحطاط کا تجربہ کرتے ہیں۔ یہ پولیمر بار بار بھاپ کے چکروں کے تحت بنیادی مکینیکل خصوصیات کو برقرار رکھتا ہے، فلوڈ پروسیسنگ ہارڈویئر کے اندر قابل استعمال ایپلی کیشن کے دائرہ کار کو بڑھاتا ہے۔ انجینئرز کو یہ بات ذہن میں رکھنی چاہیے کہ دباؤ بہت سے سیال رابطہ اسمبلیوں میں کیمیائی حملے کی شرح کو بڑھا دیتا ہے، اور لیبارٹری کے وسرجن ڈیٹا ہمیشہ فیلڈ کی حالت کے نتائج کو مکمل طور پر نقل نہیں کرتا ہے۔
یہاں تک کہ اچھی طرح سے مخصوص پولیمر اجزاء بھی مختصر رن ٹائم فراہم کر سکتے ہیں جب غدود جیومیٹری، انسٹالیشن کے طریقوں یا کلیئرنس کی قدروں کو غلط طریقے سے ترتیب دیا گیا ہو۔ صرف میٹریل گریڈ ناقص میکینیکل ڈیزائن کے فیصلوں کی تلافی نہیں کر سکتا۔ تکنیکی ٹیموں کو الگ الگ ورک فلو کے بجائے اجزاء کی تفصیلات اور غدود-گہا کے ڈیزائن کو منسلک انجینئرنگ کاموں کے طور پر علاج کرنا چاہئے۔

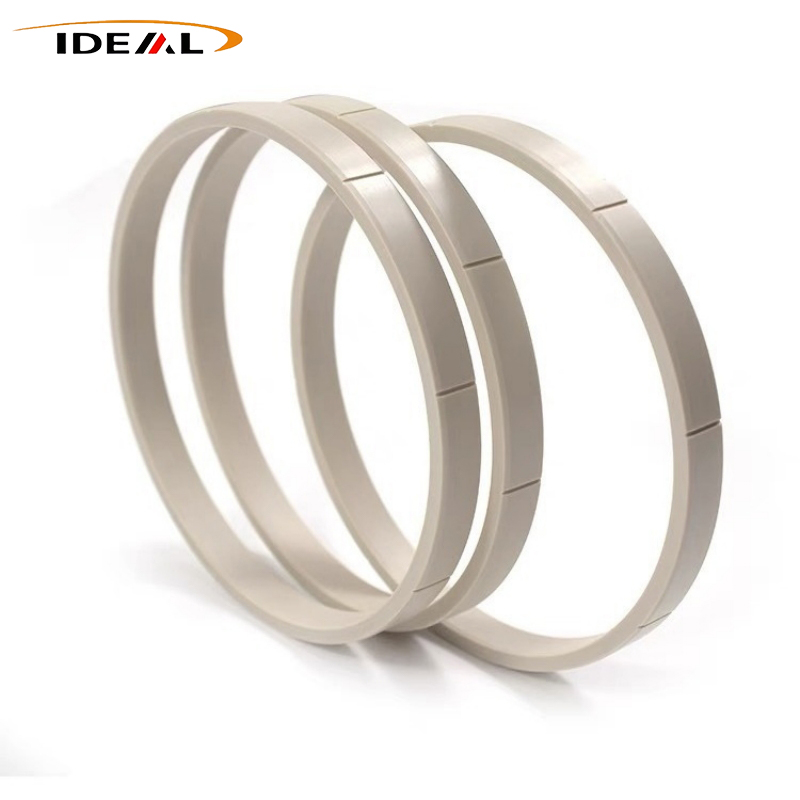

بیک اپ-رنگ کنفیگریشن سب سے عام تعیناتی پیٹرن میں سے ایک کی نمائندگی کرتی ہے۔ زیادہ دباؤ کے حالات میں، نرم ایلسٹومر سگ ماہی مواد غدود کے خلاء میں نچوڑ سکتا ہے اور اخراج کی قسم کے نقصان کو برقرار رکھ سکتا ہے۔ سخت پولیمر بیک اپ ہارڈویئر اخراج کے راستوں کو روکتا ہے اور بنیادی سیلنگ عنصر کی سالمیت کو محفوظ رکھتا ہے۔جھانکنے والے حلقےمتعدد صنعتی شعبوں میں ہائی پریشر والو اور سلنڈر اسمبلیوں کے اندر اس بیک اپ رِنگ رول کو کثرت سے پورا کریں۔
ہر سیلنگ ایپلی کیشن کو اعلی کارکردگی والے تھرمو پلاسٹک ہارڈ ویئر کی ضرورت نہیں ہوتی ہے۔ ہلکی حالت میں جامد سگ ماہی اسائنمنٹس متبادل پولیمر یا ایلسٹومر حل اپنا سکتے ہیں۔ مواد کے انتخاب کو ہمیشہ حقیقی آپریٹنگ حالت کی حدود کی مکمل تشخیص پر عمل کرنا چاہیے۔
ڈیمانڈنگ اسمبلی کی ضروریات متنوع صنعتی ڈومینز میں موجود ہیں۔ ہر ایپلیکیشن دباؤ کی حد، درجہ حرارت کے لفافے، حرکت کی قسم اور رابطہ کرنے والے میڈیا پروفائل کا اپنا منفرد مجموعہ لاتی ہے۔ مادی صلاحیتوں کے ساتھ اصل کام کرنے والے پیرامیٹرز کی نقشہ سازی درست اجزاء کے انتخاب اور متوقع طویل مدتی ہارڈویئر رویے کی حمایت کرتی ہے۔
ان آپریشنل فیلڈز کے اندر، اجزاء کے رن ٹائم میں بہتری کا آغاز سوچے سمجھے گلینڈ-جیومیٹری ڈیزائن کے ساتھ مماثل مادی گریڈ کے انتخاب سے ہوتا ہے۔ فیلڈ میں مشاہدہ شدہ اجزاء کی ناکامی اکثر ابتدائی مرحلے کے ڈیزائن کے مراحل میں آپریٹنگ کنڈیشن ڈیٹا کے نامکمل جمع کرنے کا پتہ دیتی ہے۔ چوٹی کے درجہ حرارت، چوٹی کے دباؤ، میڈیا کی ساخت اور موشن سائیکل والیوم کی دستاویز کرنا تکنیکی ٹیموں کو اجزائے ترکیبی کے قابل گراوٹ سے بچنے میں مدد کرتا ہے۔مثالی پلاسٹکجمع کردہ آپریٹنگ کنڈیشن ڈیٹاسیٹس کی بنیاد پر پراجیکٹ کے لیے مخصوص اجزاء کی ترتیب کے لیے تکنیکی جائزہ معاونت فراہم کرتا ہے۔
نیچے دی گئی جدول میں بڑے پیمانے پر استعمال ہونے والے اعلی کارکردگی والے سگ ماہی پولیمر کے لیے کلیدی کارکردگی کی پیمائش کا خاکہ پیش کیا گیا ہے۔ یہ موازنہ انجینئرنگ ڈیزائن ورک فلو کے دوران ابتدائی مواد کی اسکریننگ کی حمایت کرتا ہے۔ ہر مواد میں مخصوص طاقتیں اور حدود ہوتی ہیں جن پر پروجیکٹ کی مخصوص ضروریات کے خلاف غور کیا جانا چاہیے۔
| پولیمر گریڈ | مسلسل تھرمل درجہ بندی | کیمیائی مطابقت | کریپ مزاحمت | قبائلی کارکردگی | ہائیڈرولیسس استحکام |
|---|---|---|---|---|---|
| جھانکنا | اعلی | بہترین | بہت اچھا | گریڈ پر منحصر اچھا-بہترین | بہترین |
| پی پی ایس | اعلی | بہترین | اچھا | اعتدال پسند | اچھا |
| پی آئی | بہت اعلیٰ | اچھا | بہت اچھا | اچھا | اعتدال پسند |
| پی ٹی ایف ای | اعلی | بہترین | غریب | بہترین | بہترین |
| پی اے آئی | بہت اعلیٰ | اچھا | بہت اچھا | بہت اچھا | اعتدال پسند |
PTFE شاندار کم رگڑ والا رویہ فراہم کرتا ہے لیکن مسلسل کمپریسیو لوڈنگ کے تحت قابل ذکر کمزوری کا شکار ہے۔ پولیمائیڈ انتہائی اعلی درجہ حرارت کو برداشت کرتا ہے لیکن طویل مدتی گرم پانی کی نمائش کے لیے محدود ہائیڈولیسس استحکام کو ظاہر کرتا ہے۔جھانکنے والے حلقےتھرمل، مکینیکل، کیمیکل اور ہائیڈرولائٹک طول و عرض میں متوازن کارکردگی حاصل کریں، جو کثیر تناؤ والے صنعتی اسائنمنٹس کے لیے وسیع پیمانے پر اپنانے کی وضاحت کرتا ہے۔ ٹیبلیٹڈ لیبارٹری ڈیٹا حوالہ رہنمائی کے طور پر کام کرتا ہے۔ حقیقی حالت کی توثیق کی جانچ آخری استعمال کے ہارڈ ویئر کی اہلیت کے لیے ضروری ہے۔
مینوفیکچرنگ کا طریقہ کار حتمی جزو کی جہتی درستگی اور اندرونی تناؤ کی تقسیم کو تشکیل دیتا ہے۔ دو مین اسٹریم پروڈکشن پاتھ ویز موجود ہیں: انجیکشن مولڈنگ اور سی این سی مشیننگ جو کہ ایکسٹروڈڈ سٹاک کی شکلیں ہیں۔ ہر راستہ مختلف پیداواری حجم کے منظرناموں کے لیے فوائد لاتا ہے۔
انجیکشن مولڈنگ بڑے حجم کے سیریل پروڈکشن میں فٹ بیٹھتی ہے۔ بقایا اندرونی تناؤ کو کم کرنے کے لیے مناسب مولڈ پیرامیٹر کنٹرول کی ضرورت ہے۔ ناقص کنٹرول شدہ مولڈنگ حالات تیار شدہ حصوں کے اندر چھپے ہوئے تناؤ کو متعارف کراتے ہیں، جو تنصیب کے بعد آہستہ آہستہ جاری ہوتا ہے اور لطیف جہتی تحریف پیدا کرتا ہے۔ اعلیٰ معیار کے ایکسٹروڈڈ بار اسٹاک سے حاصل کردہ CNC مشینی اجزاء کم سے درمیانے حجم کے آرڈرز اور حسب ضرورت غیر معیاری جہتوں کے لیے اچھی کارکردگی کا مظاہرہ کرتے ہیں۔ خام مال کے سٹاک کا معیار براہ راست حتمی اجزاء کی مستقل مزاجی اور تکرار کی وضاحت کرتا ہے۔
ڈیزائن انجینئرز کو تھرمل توسیعی رویے کو گلٹی گہا کے طول و عرض کے حساب کتاب میں شمار کرنے کی ضرورت ہے۔ مناسب کلیئرنس قدریں مکینیکل بائنڈنگ سے گریز کرتے ہوئے زیادہ سے زیادہ آپریٹنگ درجہ حرارت پر رابطہ کے مناسب دباؤ کو برقرار رکھتی ہیں۔ برداشت کے بینڈ مینوفیکچرنگ کے عمل، برائے نام طول و عرض اور پولیمر گریڈ کے ساتھ مختلف ہوتے ہیں۔ بڑے قطر کے اجزاء قدرتی طور پر وسیع تر قابل حصول رواداری کی حدود رکھتے ہیں۔ انجینئرنگ اور مینوفیکچرنگ ٹیموں کے درمیان ابتدائی مرحلے میں رواداری کی بحث بعد میں پروڈکٹ ڈویلپمنٹ سائیکل میں غیر متوقع اسمبلی سے متعلق مسائل کو کم کرتی ہے۔
پروسیسنگ کے بعد کا معائنہ مشینی کارروائیوں کے دوران پیدا ہونے والے سطح کے داغوں اور مائیکرو کریکس کو ہٹاتا ہے۔ سطحی نقائص چکراتی مکینیکل تناؤ کے تحت پھیلتے ہیں اور قابل حصول خدمت زندگی کو مختصر کرتے ہیں۔ قابل اعتماد اجزاء فراہم کنندہ تیار شدہ پولیمر اجزاء کے لیے سطح کی اس طرح کی خامیوں کو ختم کرنے کے لیے کنٹرول شدہ کٹنگ ٹول ورک فلو اور معائنہ کے طریقہ کار کو نافذ کرتے ہیں۔
اعلی دباؤ کے حالات میں خالص پولیمر متحرک سیلنگ صرف سطح کی رفتار، رابطے کے دباؤ اور ملن کی سطح پر سخت کنٹرول کے ساتھ ہی حاصل کی جاسکتی ہے۔ زیادہ تر ہائی پریشر کنفیگریشنز میں، وہ بیک اپ ہارڈویئر کے طور پر کام کرتے ہیں جو ایلسٹومر پرائمری سیلنگ عناصر کے ساتھ جوڑ کر نکالنے والے نقصان کو روکتے ہیں۔ پروجیکٹ کے لیے مخصوص آپریٹنگ پیرامیٹر کی حدود کو میٹریل گریڈ پراپرٹی دستاویزات کے خلاف کراس چیک کیا جانا چاہیے۔
غیر بھرے ہوئے پولیمر گریڈز عام طور پر مسلسل گرم بھاپ کی نمائش میں اعلیٰ ہائیڈرولیسس مزاحمت فراہم کرتے ہیں۔ بہت سے فلر ایڈیٹیو پولیمر میٹرکس میں بخارات کے داخلے کے لیے ممکنہ راستے بناتے ہیں۔ بھرے ہوئے مرکبات اب بھی وقفے وقفے سے بھاپ سے رابطے کے منظرناموں کے لیے کام کر سکتے ہیں۔ ورکنگ کنڈیشن پیرامیٹرز کے ہر منفرد سیٹ کے لیے میڈیا کی مطابقت کا مکمل جائزہ مکمل کیا جانا چاہیے۔
دستاویز میں مسلسل اور چوٹی کے درجہ حرارت کی قدریں، جامد اور چکراتی دباؤ کی حدود، تمام رابطہ کرنے والے میڈیا کمپوزیشنز، حرکت کی قسم اور سائیکل کی شرح کے تخمینے، غدود کے گہا کے طول و عرض، ملن کے حصے کا مواد اور سطح کے کھردرے پن کی تفصیلات۔ جامع آپریٹنگ کنڈیشن دستاویزات صحیح میٹریل گریڈ کے انتخاب اور قابل پیشن گوئی جزو رن ٹائم کی بنیاد بناتی ہیں۔
عام طور پر قابل مشاہدہ ناکامی کے طریقوں میں کھرچنے والی سطح کا لباس، ضرورت سے زیادہ غدود کی صفائی کی وجہ سے اخراج سے متعلقہ اخترتی، حرارتی طور پر حوصلہ افزائی شدہ جہتی مسخ، اور چکراتی مکینیکل لوڈنگ کے ذریعے کارفرما شگاف کی نشوونما شامل ہیں۔ حقیقی دنیا کی ناکامی کے مشاہدات کو دستاویزی بنانے سے بعد کے ہارڈ ویئر کی تکرار کے لیے مادی گریڈ کے انتخاب اور غدود کی جیومیٹری کو بہتر بنانے میں مدد ملتی ہے۔
کم معیار یا ری سائیکل شدہ خام مال اجزاء کے بیچوں میں متضاد مکینیکل خصوصیات پیدا کرتا ہے۔ پولیمر میٹرکس کے اندر تغیرات سخت-ماحول کی نمائش کے تحت غیر مساوی لباس کی شرح اور غیر متوقع وقت سے پہلے انحطاط پیدا کرتے ہیں۔ میٹریل ٹریس ایبلٹی دستاویزات اہم صنعتی ہارڈ ویئر کی تعیناتیوں کے لیے خام مال کے ماخذ کی توثیق کی حمایت کرتی ہیں۔
اضافی سطح کوٹنگ عام طور پر غیر ضروری ہے. ہم آہنگ چکنا کرنے والے مادوں کا اطلاق مخصوص تنصیب کے منظرناموں کے لیے اسمبلی کے دوران کیا جا سکتا ہے، حالانکہ اختتامی استعمال کے کام کرنے والے میڈیا کے ساتھ مکمل مطابقت کی تصدیق لازمی ہے۔ سطح کی کوٹنگز متحرک آپریشن کے دوران ختم ہو جاتی ہیں اور مسلسل رگڑ میں کمی کے اثرات کے لیے ان پر شمار نہیں کیا جا سکتا۔
